A TEC működésének jobb megértéséhez először nézzük meg a belső szerkezetét. A TEC magja a félvezető hőelem (szemcse), amelyet általában P-típusra és N-típusra osztanak.

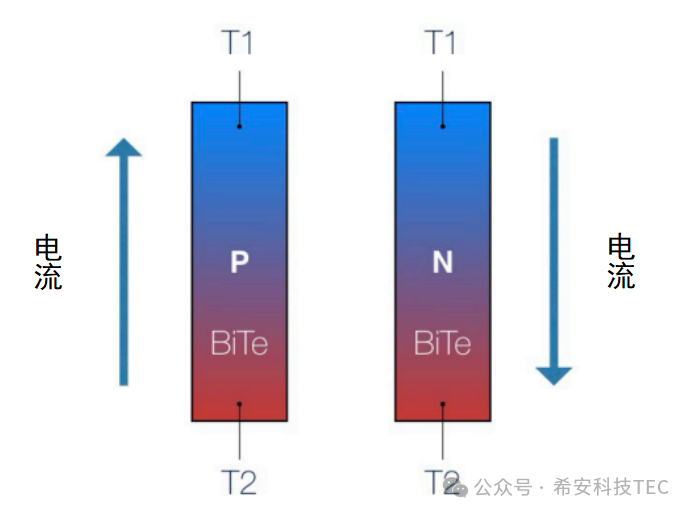

Amikor az egyenáram áthalad egy hőelemen, a P-típusú és az N-típusú félvezető szemcsék (P-típusú (háromértékű elemekkel, például bórral adalékolt, lyukakkal) átvezetik az elektromosságot a lyukakon keresztül, és pozitív töltésűvé válnak; egy N-típusú (öt vegyértékű elemekkel, például foszforral adalékolt) félvezetőszemcsék, amelyek elektronok által vezetik az elektromosságot, és negatív töltésűek.

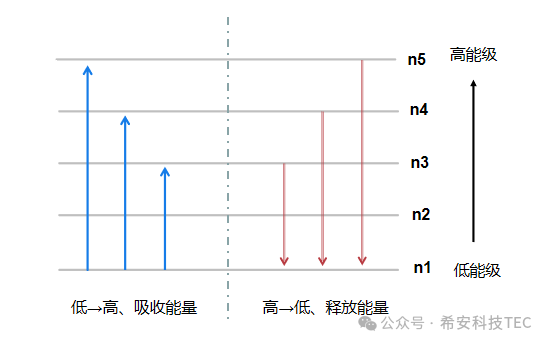

A hideg végén a hordozók alacsonyabb energiaszintről magasabbra ugranak. Az energiaszint-átmeneti folyamat során a hő elnyelődik, így hűsítő hatás érhető el. Eközben, amikor a forró végén lévő hordozók rekombinálódnak, energia szabadul fel, ami exoterm jelenséget eredményez. Ha az egyenáramot ellenkező irányba vezetjük, a hűtőhatás fűtéssé alakul át.

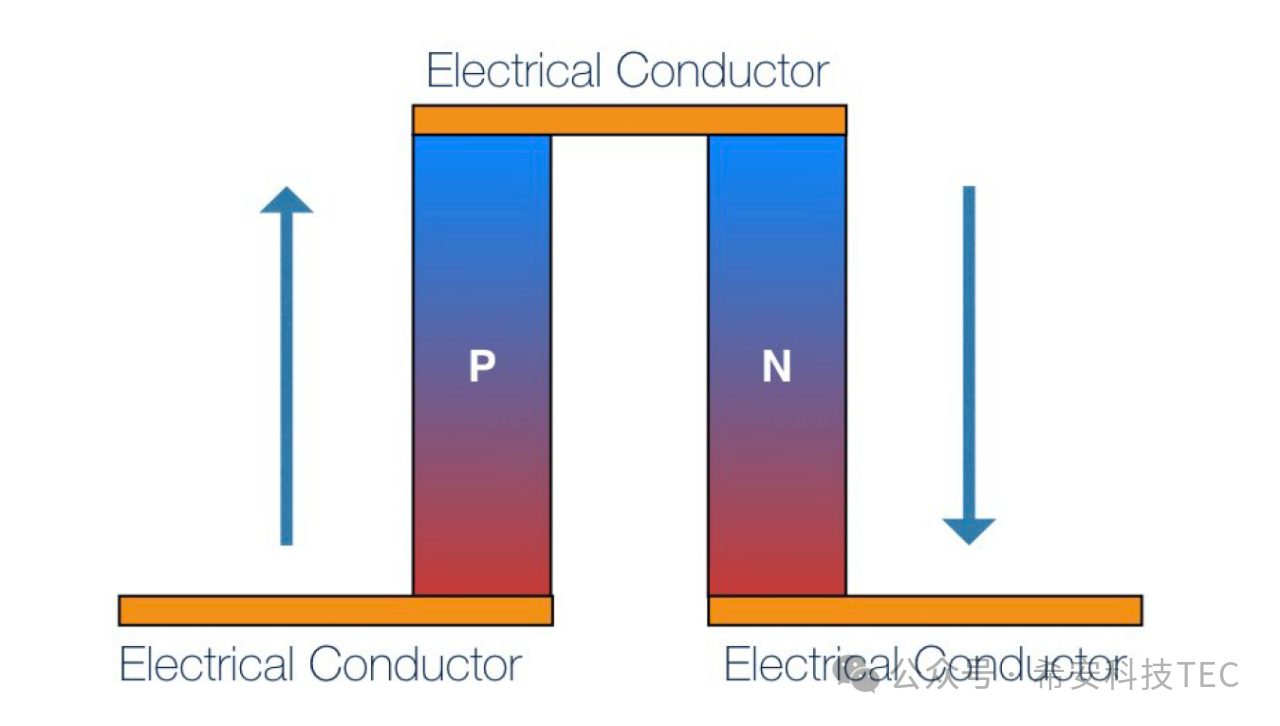

A PN csomópont a vezető rétegen keresztül hőelemet képez, és a TEC alapvető szerkezeti eleme. Egyetlen pár hőelem bekapcsolás után hűtési vagy fűtési funkciókat is elláthat.

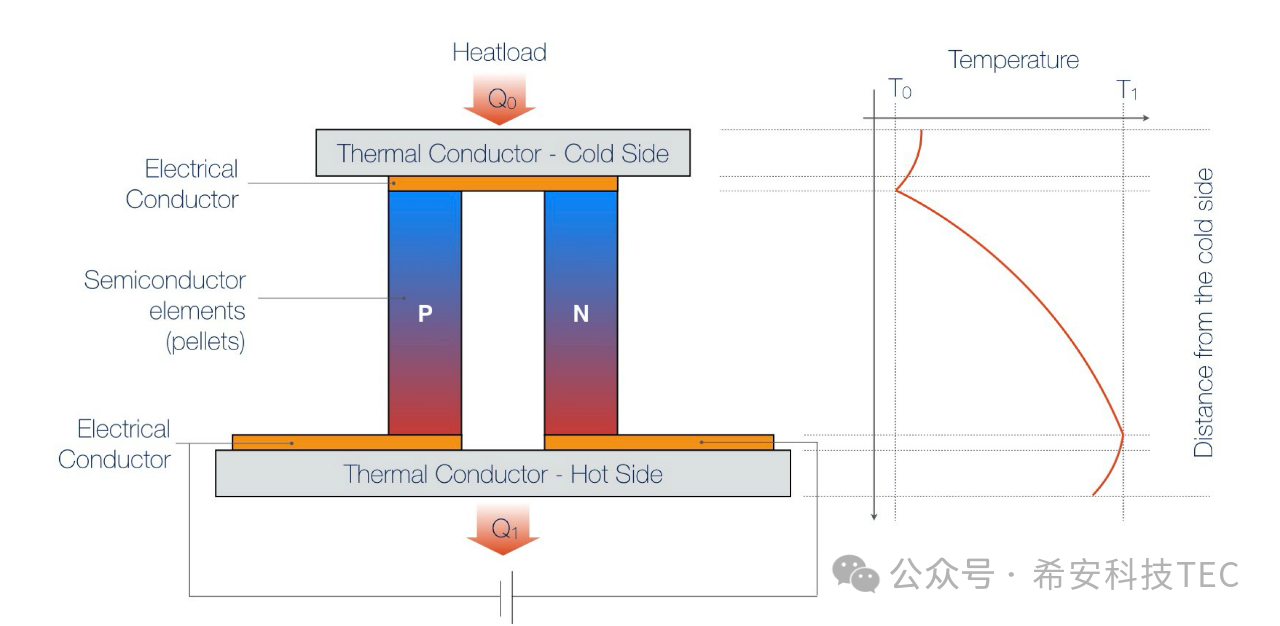

A hőelem mindkét végére hővezetőket adunk, amint az a következő ábrán látható: teljes TEC jön létre. Amikor a TEC áram alatt van, a felső felület hőt nyel el, ezt hideg végnek nevezzük, és az elnyelt hő Q0. Az alsó felület hőt bocsát ki, ezt forró felületnek nevezik, ahol a felszabaduló hő Q1 ； Q1= Q0+Qtec
A felső és alsó felület közötti hőmérsékletkülönbség a hőelnyelés és a hőleadás miatt ΔT，ΔT=T1-T0

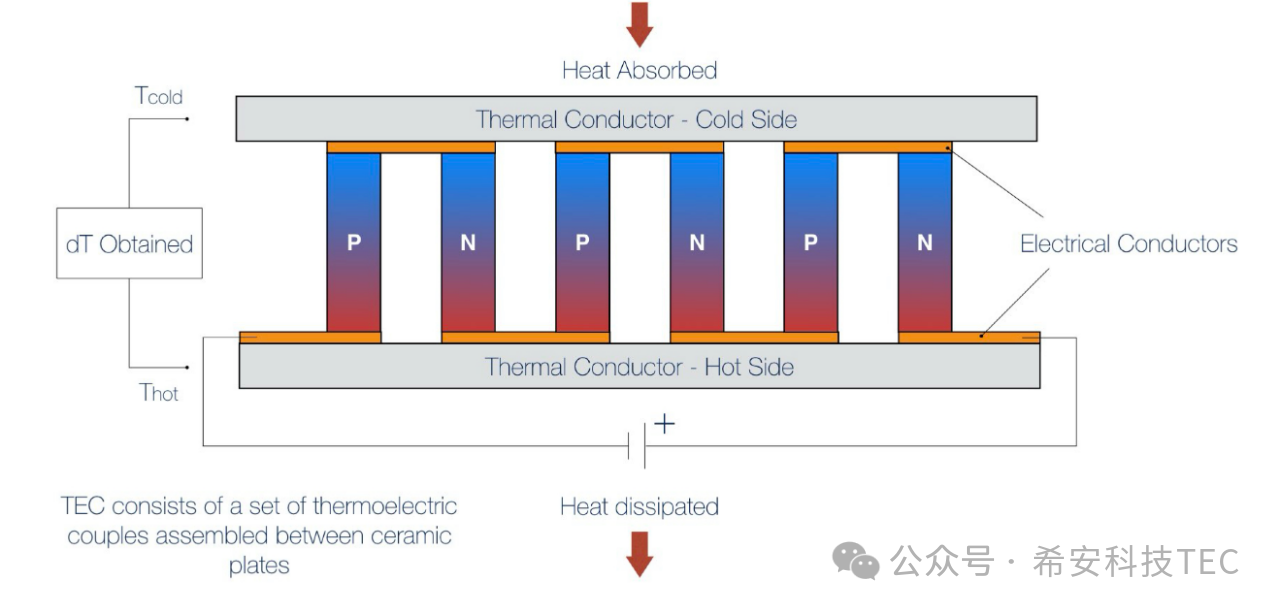

A napi használat során a TEC általában több pár PN csomópontból áll. Nagyobb hűtőteljesítmény vagy hőmérsékletkülönbség elérése érdekében.
A cikk elolvasása után ideje ismét a táblára figyelni:
K: Mi a kapcsolat a hideg végén elnyelt Qc hő és a meleg végén felszabaduló Qt hő között?
V: Qc=Qt-Qtec.
K: Miért a hideg és a meleg végek nyelnek el és adnak ki hőt?
V: A hideg végén a hordozók alacsonyabb energiaszintről magasabbra ugranak. Az energiaszint-átmenet folyamata hőt vesz fel, így hűsítő hatást ér el. Eközben, amikor a forró végén lévő hordozók rekombinálódnak, energiát szabadítanak fel, ami exoterm jelenséget eredményez.
